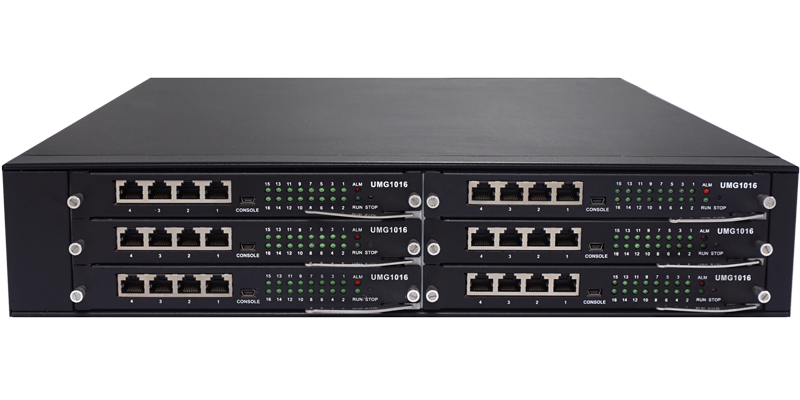

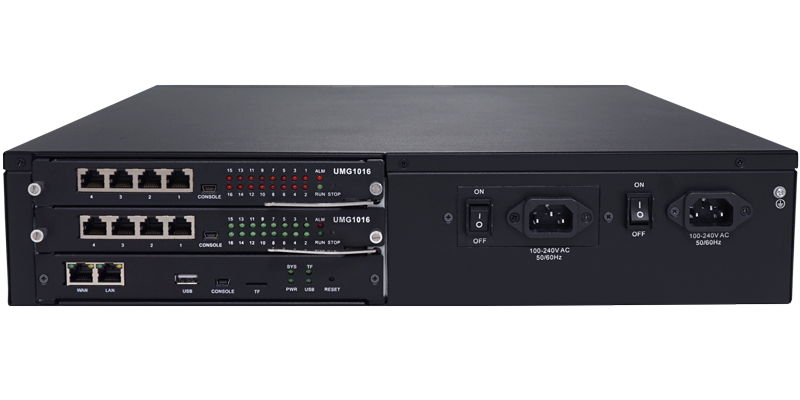

Uniway2200

三汇Uniway2200联合网关具备如下优势:
采用国产化芯片:主机及功能子板均采用国产化ARM 4核处理器。 高度融合:融合固话、传真、调音台、无线集群、4G等多种终端接入功能于一体;融合E1、PSTN、IP等多种中继接入方式于一体;融合S1、ISDN、SS7等多种通信协议,能够与现网不同时期建设的PBX完成接入。 分布式架构:所有功能子板均采用分布式架构,通过网络连接,具备超强扩展性。 高可靠:主机及各功能子板,均采用软硬件双重看门狗,保障可靠性;功能子板支持双归属注册、备用路由、备用中继、中继热备等多种容灾方式;高稳定的音质融合抗丢包、降噪、回声消除等多重手段保障语音通信的音质稳定性。

    包括如下子板:


    UMG数字子板



    相关参数:

        容量:单板支持1~4个E1/T1接入;

        RTP编码:G711A、G711U、G729、G722、G723、iLBC、AMR、SILK(8K/16K)、OPUS(8K/16K);

        DTMF:支持SIP INFO、RFC2833、带内;

        传真:支持T.30和T.38传真协议;

        信令:中国SS1、ISDN(PRI)、TUP、ISUP信令;

        时钟设置:支持主从时钟设置;

        软件功能:支持号码归属地;NAT穿透;

        高可靠:支持E1主备、SIP中继主备、守护进程、硬件看门狗;


    UMG模拟子板


    相关参数:

        容量单板支持16条模拟电话线接入;

        RTP编码G711A、G711U、G729;

        DTMF支持SIP INFO、RFC2833、带内;

        主叫检测支持DTMF制式主叫和FSK制式主叫自适应检测;

        极性反转FXO口支持极性反转检测,FXS口支持极性反转发送;

        传真支持T.30和T.38传真协议;

        环路阻抗支持多国环路阻抗设置;

        软件功能支持路由心跳检测,路由备份;支持FXO口当前通话闪断转接;NAT穿透;

        高可靠SIP中继主备、SIP双归属注册、守护进程、硬件看门狗;


    UMG无线子板


    相关参数:

        容量单板支持8路 4G无线接入;

        网络制式支持GSM/WCDMA/CDMA/LTE;

        RTP编码G711A、G711U、G729;

        软件功能支持SMS over SIP、SMPP、CDR本地查询、智能锁卡;

        高可靠守护进程、硬件看门狗;


    UMG集群子板


    相关参数:

        容量单板支持4路RJ45接口EM中继接入;

        RTP编码G711A、G711U、G729;

        车载台支持MOTO 3688,烽火FHDM8668;

        高可靠守护进程、硬件看门狗;


    UMG音频子板


    相关参数:

        容量单板支持4对非平衡6.35mm 音频输入输出接口;

        RTP编码G711A、G711U、G729;

        高可靠守护进程、硬件看门狗;


    整机相关参数

    基本功能:
           IP 呼叫:IP 线路呼入,经过路由和号码变换,连接指定的 SIP 中继进行语音通信
           号码变换:删减号码头部或尾部的数字,或者对号码添加前缀或后缀
           呼叫转接:包括无条件呼转、遇忙呼转、无应答呼转和不可及呼转
           VoIP 路由:用户可以设置路由路径,从 IP 到 TEL/PSTN
           传真:用户可以设置传真模式、最大传真速率、训练方式、纠错模式等传真参数
           回波抵消:通话过程中提供回波抵消功能
           支持 IMS 注册:支持注册到 IMS 网络下的服务器
           支持同时注册多服务器:支持同时设置网关对外注册的主注册服务器和备用注册服务器

    信令和协议:
           SIP 信令:兼容的协议:SIP V1.0/2.0、RFC3261
           语音:音频编解码格式 G.711A、G.711U、G.729、G723、G722、AMR、iLBC
                     DTMF 模式:RFC2833、SIP INFO、INBAND、RFC2833+信令、带内+信令

    网络特性:
           网络协议:TCP/UDP、HTTP、ARP/RARP、DNS、NTP、TFTP、TELNET、STUN
           静态 IP:IP 地址修改
           DNS:域名解析

    安全性:
           管理认证:支持管理员认证确保资源和数据的安全性

    维护升级:
           WEB 配置:通过 WEB 界面修改配置
           支持语言:中文,英文
           软件升级:基于 WEB 的用户界面、网关服务、内核及固件升级
           跟踪测试:基于 WEB 的 Ping 测试和 Tracert 测试
           SysLog 类型:ERROR、WARNING、INFO

    外形尺寸:
          长×高×深=440×88×472 mm3


    重量:
          UMG-1016:约 0.5kg
          UMG-4008:约 0.5kg
          吸盘天线(1 个):约 0.045kg
          UNIWAY2200(含一块交换板):约 7.5kg


    环境要求:
          工作温度:0℃—40℃
          储存温度:-20℃—85℃
          湿  度:8%— 90% 无结露
          储存湿度:8%— 90% 无结露


    网络接口:
          接口数量:2(10/100/1000 BASE-TX(RJ-45))
          自适应带宽:支持
          自动翻转:支持


    串口:
          接口数量:1(RS-232)
          波特率:115200bps
          接口类型:Mini-USB 连接线
          数据位:8 bits
          停止位:1 bit
          校验:无
          流控:无
          注意:串口连接时,请按照以上配置进行设置,否则可能造成异常


    电源要求:
          接入电压:100~240V AC
          最大消耗功率:≤360W


    信令和协议:
          7 号信令:TUP 协议、ISUP 协议
          ISDN 协议:ISDN 用户侧、ISDN 网络侧
          1 号信令:SS1 协议
          SIP 信令:SIP V1.0/2.0、RFC3261


    音频编解码速率:
          G.711A     64 kbps
          G.711U     64 kbps
          G.729A/B    8 kbps
          G723     5.3/6.3 kbps
          G722     64 kbps
          AMR      4.75/5.15/5.90/6.70/7.40/7.95/10.20/12.20 kbps
          iLBC       13.3/15.2 kbps


    采样率:
          8kHz


    安全防护:
          防雷击能力:4 级

名称 版本号 发布日期 下载
联合网关(2000/2100/2200)用户手册(PDF版) 1.8.0 2020-03-30
